海砂混凝土中钢筋锈蚀机理分析

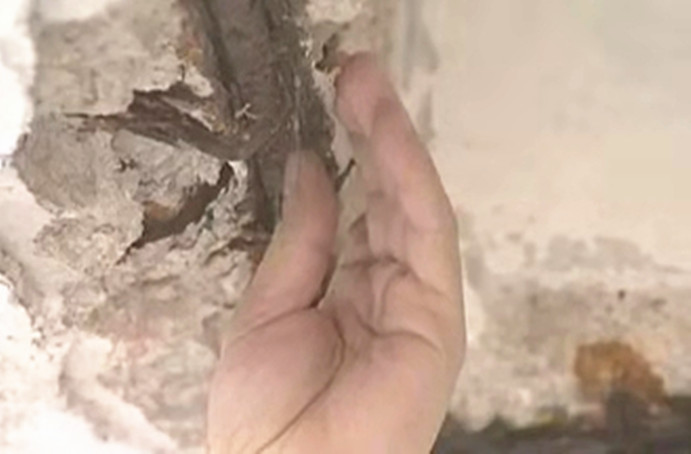

    海砂中含有大量有害物质，云母、轻物质、有机物、硫化物、硫酸盐及氯盐等，海砂的危害主要来自海砂中含有的氯盐。氯盐中所含有的氯离子会使混凝土中的钢筋失去钝化膜，而使钢筋产生腐蚀，其锈蚀产物的体积将比原来的体积大2.5倍以上，会使混凝土开裂、剥落，最终将导致建筑结构破坏、失效。氯盐对钢筋的腐蚀主要有以下几方面：

1.破坏钝化膜。混凝土为钢筋提供了一个PH大于12的高碱性环境，钢筋在这样的环境中会形成一层钝化膜，保护钢筋不被腐蚀。当CL-进入混凝土中并到达钢筋表面后，吸附于局部钝化膜处，使该处的pH 值迅速降低，从而破坏钝化膜。当pH<11.5时，钝化膜就开始不稳定(临界值)；当pH<9.88时，钝化膜生成困难或已经生成的钝化膜逐渐破坏。

2.形成腐蚀电池，加速钢筋腐蚀。混凝土中钢筋的腐蚀是一个电化学过程，混凝土钝化膜破坏后，露出钢筋基体，与钝化膜未破坏的地方形成电位差，构成原电池。腐蚀电池作用的结果，钢筋表面产生点蚀，由于大阴极（钝化膜区）对应于小阳极（钝化膜破坏点），坑蚀发展十分迅速。同时，CL-不仅促成了钢筋表面的腐蚀电池，而且加速电池作用的过程。CL-与Fe2+与生成的FeCL2是可溶的，其在混凝土中扩散时遇到OH-，立即生成Fe(OH)2沉淀，又进一步氧化生成铁的氧化物（铁锈），由此可见，CL-并不会被“消耗”，只是在其中起到了“搬运”作用，这也是氯离子的主要危害所在。

• 海砂淡化反应剂设备发往海南三亚中交天航局海砂淡化项目
• 混凝土中氯离子的来源、危害、作用机理和检测方法！
